이제 path와 shapes를 사용해서 다양한 뷰를 구성해보자.

Section 1. Create Drawing Data for a Badge View

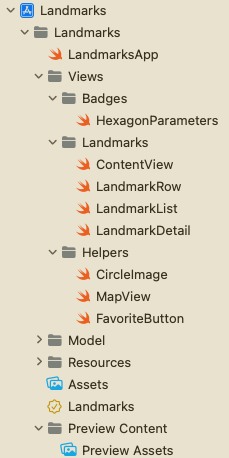

Views/Badges 안에 HexagonParameters.swift 파일을 생성하자. 이번 챕터동안 생성되는 파일은 전부 Badges 그룹 안에 들어간다.

다음과 같이 HexagonParameters.swift 파일을 완성한다.

import CoreGraphics

struct HexagonParameters {
    struct Segment {
        let line: CGPoint
        let curve: CGPoint
        let control: CGPoint
    }

    static let adjustment: CGFloat = 0.085

    static let segments = [
        Segment(
            line:    CGPoint(x: 0.60, y: 0.05),
            curve:   CGPoint(x: 0.40, y: 0.05),
            control: CGPoint(x: 0.50, y: 0.00)
        ),
        Segment(
            line:    CGPoint(x: 0.05, y: 0.20 + adjustment),
            curve:   CGPoint(x: 0.00, y: 0.30 + adjustment),
            control: CGPoint(x: 0.00, y: 0.25 + adjustment)
        ),
        Segment(
            line:    CGPoint(x: 0.00, y: 0.70 - adjustment),
            curve:   CGPoint(x: 0.05, y: 0.80 - adjustment),
            control: CGPoint(x: 0.00, y: 0.75 - adjustment)
        ),
        Segment(
            line:    CGPoint(x: 0.40, y: 0.95),
            curve:   CGPoint(x: 0.60, y: 0.95),
            control: CGPoint(x: 0.50, y: 1.00)
        ),
        Segment(
            line:    CGPoint(x: 0.95, y: 0.80 - adjustment),
            curve:   CGPoint(x: 1.00, y: 0.70 - adjustment),
            control: CGPoint(x: 1.00, y: 0.75 - adjustment)
        ),
        Segment(
            line:    CGPoint(x: 1.00, y: 0.30 + adjustment),
            curve:   CGPoint(x: 0.95, y: 0.20 + adjustment),
            control: CGPoint(x: 1.00, y: 0.25 + adjustment)
        )
    ]
}

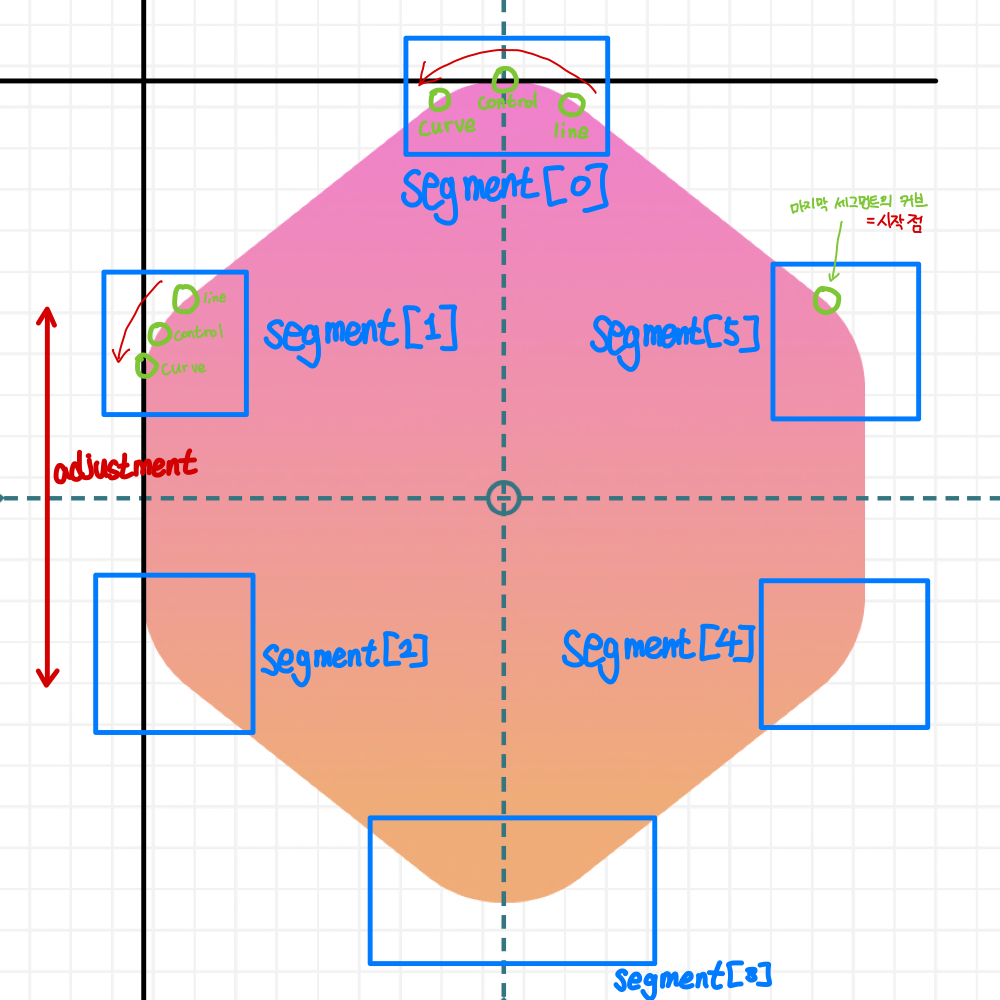

이렇게 코드로 쓰여있으면 이 도형이 어떤 도형인지 알기 어렵다. 이 코드가 의미하는 바를 그림으로 살짝 그려봤다.

먼저 하나의 segment는 line, curve, control로 이루어져 있다. 선은 line -> control -> curve (-> line -> control -> curve) 순서대로 지나간다. line까지는 직선이 그려지고, line부터 curve까지는 커브가 그려지는데, 곡선은 control을 지나가는 방식으로 구현된다. 이렇게 6개의 segment를 두어서 육각형을 표현했다.

중간에 adjustment는 위아래로 벌어지는 정도를 의미한다. (맨 아래와 맨 위 세그먼트는 제외)

Section 2. Draw the Badge Background

다음은 BadgeBackground.swift 파일을 생성한다.

import SwiftUI

struct BadgeBackground: View {
    var body: some View {
        Path { path in
            var width: CGFloat = 100.0
            let height = width
            path.move(
                to: CGPoint(
                    x: width * 0.95,
                    y: height * 0.20
                )
            )

            HexagonParameters.segments.forEach { segment in
                path.addLine(
                    to: CGPoint(
                        x: width * segment.line.x,
                        y: height * segment.line.y
                    )
                )
            }
        }
        .fill(.black)
    }
}

struct BadgeBackground_Previews: PreviewProvider {
    static var previews: some View {
        BadgeBackground()
    }
}

이렇게 생성해두고 preview를 보면,

저런 모양이 생긴다. 이상하다 생각할 수 있는데, 이전 그림에서 마지막 세그먼트의 커브 = 시작점이라고 했다. 그 시작점부터 각 세그먼트의 line 부분만 선으로 이으면 저런 모양이 된다.

이제 addQuadCurve 함수를 사용해서 curve와 control요소들을 사용하고, GeometryReader를 통해 뷰 사이즈를 동적으로 결정할 수 있도록 한다.

import SwiftUI

struct BadgeBackground: View {
    var body: some View {
        GeometryReader { geometry in
            Path { path in
                var width: CGFloat = min(geometry.size.width, geometry.size.height)
                let height = width
                let xScale: CGFloat = 0.832
                let xOffset = (width * (1.0 - xScale)) / 2.0
                width *= xScale
                path.move(
                    to: CGPoint(
                        x: width * 0.95 + xOffset,
                        y: height * (0.20 + HexagonParameters.adjustment)
                    )
                )

                HexagonParameters.segments.forEach { segment in
                    path.addLine(
                        to: CGPoint(
                            x: width * segment.line.x + xOffset,
                            y: height * segment.line.y
                        )
                    )
                    path.addQuadCurve(
                        to: CGPoint(
                            x: width * segment.curve.x + xOffset,
                            y: height * segment.curve.y
                        ),
                        control: CGPoint(
                            x: width * segment.control.x + xOffset,
                            y: height * segment.control.y
                        )
                    )
                }
            }
            .fill(.linearGradient(
                Gradient(colors: [Self.gradientStart, Self.gradientEnd]),
                startPoint: UnitPoint(x: 0.5, y: 0),
                endPoint: UnitPoint(x: 0.5, y: 0.6)
            ))
        }
        .aspectRatio(1, contentMode: .fit)
    }
    static let gradientStart = Color(red: 239.0 / 255, green: 120.0 / 255, blue: 221.0 / 255)
    static let gradientEnd = Color(red: 239.0 / 255, green: 172.0 / 255, blue: 120.0 / 255)
}

struct BadgeBackground_Previews: PreviewProvider {
    static var previews: some View {
        BadgeBackground()
    }
}



Geometry Reader는 무엇일까?

Geometry Reader를 사용하면 하위 뷰에서 해당 Geometry Reader 영역 정보를 알 수 있다. 현재 뷰 크기 등을 알려고할 때 유용하게 쓰인다.

/// A container view that defines its content as a function of its own size and
/// coordinate space.
///
/// This view returns a flexible preferred size to its parent layout.
@available(iOS 13.0, macOS 10.15, tvOS 13.0, watchOS 6.0, *)
@frozen public struct GeometryReader<Content> : View where Content : View {

    public var content: (GeometryProxy) -> Content

    @inlinable public init(@ViewBuilder content: @escaping (GeometryProxy) -> Content)

    /// The type of view representing the body of this view.
    ///
    /// When you create a custom view, Swift infers this type from your
    /// implementation of the required ``View/body-swift.property`` property.
    public typealias Body = Never
}

최상단에 GeometryReader는 자신의 사이즈와 coordinate space를 함수형으로 정의하는 컨테이너 뷰라고 써있다.

정의 부분을 보자. 처음 init될 때 @ViewBuilder로 content를 받고, 이는 @escaping 클로져로, GeometryProxy를 인자로 받아서 Content를 리턴하는 클로져이다. 즉, GeometryProxy를 입력받아서 Content를 리턴하면 된다.

GeometryProxy는 뭘까?

/// A proxy for access to the size and coordinate space (for anchor resolution)
/// of the container view.
@available(iOS 13.0, macOS 10.15, tvOS 13.0, watchOS 6.0, *)
public struct GeometryProxy {

    /// The size of the container view.
    public var size: CGSize { get }

    /// Resolves the value of `anchor` to the container view.
    public subscript<T>(anchor: Anchor<T>) -> T { get }

    /// The safe area inset of the container view.
    public var safeAreaInsets: EdgeInsets { get }

    /// Returns the container view's bounds rectangle, converted to a defined
    /// coordinate space.
    public func frame(in coordinateSpace: CoordinateSpace) -> CGRect
}

먼저, proxy는 대리인을 뜻한다. GeometryProxy는 단순하게 GeometryReader에서 사이즈와 coordinate space 등을 접근할 수 있게 해주는 대리인이다. 중간에 subscript는 [ ] (대괄호)를 의미한다. 여기 안에 Anchor를 집어넣으면 값을 알 수 있다.

CoordinateSpace를 활용하여 global, local, named(이름) 영역에 대한 frame을 알 수 있다.

Section 3. draw the Badge Symbol

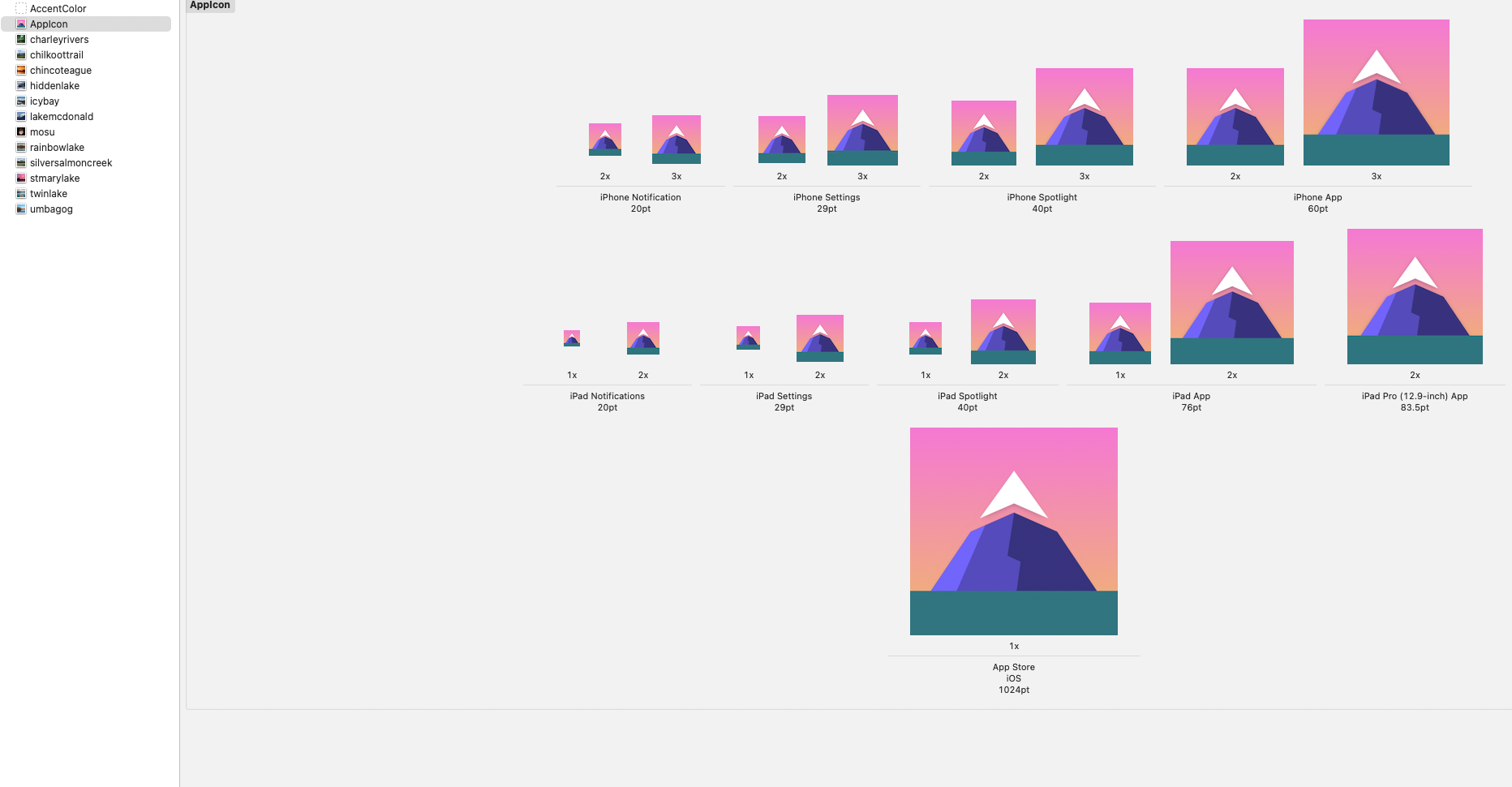

AppIcon.appiconset.zip

0.29MB

이 파일의 압축을 풀어서 나온 폴더 자체를 Assets 안에 기존에 있던 AppIcon을 지우고 넣어준다.

다음, BadgeSymbol.swift 파일을 만든다.

import SwiftUI

struct BadgeSymbol: View {
    var body: some View {
        GeometryReader { geometry in
            Path { path in
                let width = min(geometry.size.width, geometry.size.height)
                let height = width * 0.75
                let spacing = width * 0.030
                let middle = width * 0.5
                let topWidth = width * 0.226
                let topHeight = height * 0.488

                path.addLines([
                    CGPoint(x: middle, y: spacing),
                    CGPoint(x: middle - topWidth, y: topHeight - spacing),
                    CGPoint(x: middle, y: topHeight / 2 + spacing),
                    CGPoint(x: middle + topWidth, y: topHeight - spacing),
                    CGPoint(x: middle, y: spacing)
                ])
            }
        }
    }
}

struct BadgeSymbol_Previews: PreviewProvider {
    static var previews: some View {
        BadgeSymbol()
    }
}

width : 전체 너비
heigth : 전체 높이
spacing : 가장 위쪽 (y가 0에 가까운 점) 점이 0에서부터 떨어진 거리 & 가장 아래쪽 점이 topHeight로부터 떨어진 거리
middle : x 중앙
topWidth : 가장 오른쪽 점 x좌표 (y가 가장 큰 점)
topHeight : 가장 아래 점 y좌표 (y가 가장 큰 점)

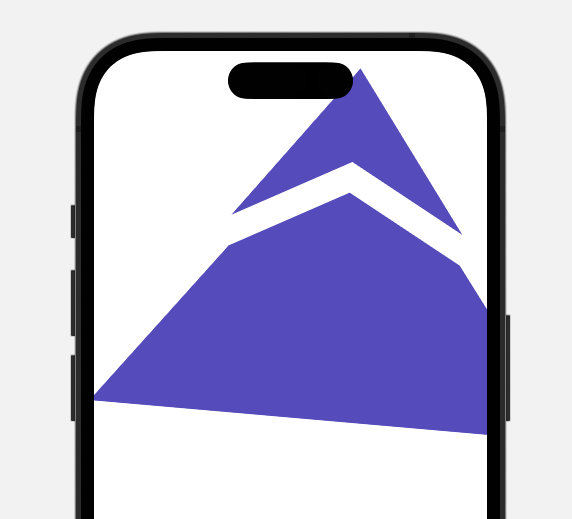

이런 모양이 나온다. 아래쪽 모양도 마저 그리면,

import SwiftUI

struct BadgeSymbol: View {
    static let symbolColor = Color(red: 79.0 / 255, green: 79.0 / 255, blue: 191.0 / 255)
    var body: some View {
        GeometryReader { geometry in
            Path { path in
                let width = min(geometry.size.width, geometry.size.height)
                let height = width * 0.75
                let spacing = width * 0.030
                let middle = width * 0.5
                let topWidth = width * 0.226
                let topHeight = height * 0.488

                path.addLines([
                    CGPoint(x: middle, y: spacing),
                    CGPoint(x: middle - topWidth, y: topHeight - spacing),
                    CGPoint(x: middle, y: topHeight / 2 + spacing),
                    CGPoint(x: middle + topWidth, y: topHeight - spacing),
                    CGPoint(x: middle, y: spacing)
                ])

                path.move(to: CGPoint(x: middle, y: topHeight / 2 + spacing * 3))
                path.addLines([
                    CGPoint(x: middle - topWidth, y: topHeight + spacing),
                    CGPoint(x: spacing, y: height - spacing),
                    CGPoint(x: width - spacing, y: height - spacing),
                    CGPoint(x: middle + topWidth, y: topHeight + spacing),
                    CGPoint(x: middle, y: topHeight / 2 + spacing * 3)
                ])
            }
            .fill(Self.symbolColor)
        }
    }
}

struct BadgeSymbol_Previews: PreviewProvider {
    static var previews: some View {
        BadgeSymbol()
    }
}

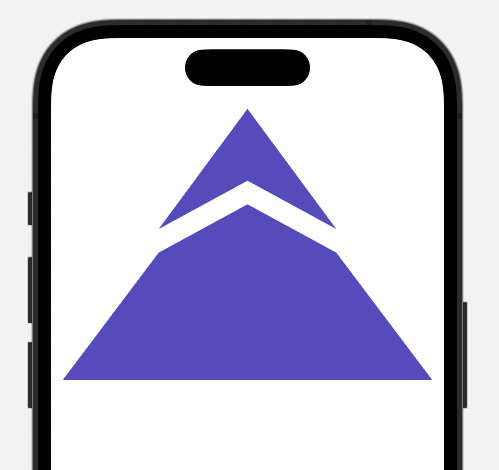

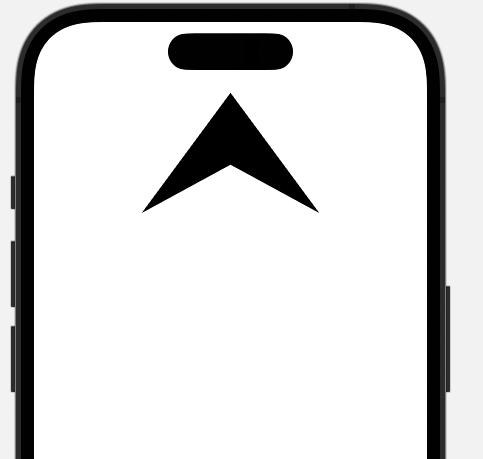

이렇게 된다.

RotatedBadgeSymbol.swift 파일을 새로 만들어서 다음 코드를 채운다.

import SwiftUI

struct RotatedBadgeSymbol: View {
    let angle: Angle

    var body: some View {
        BadgeSymbol()
            .padding(-60)
            .rotationEffect(angle, anchor: .bottom)
    }
}

struct RotatedBadgeSymbol_Previews: PreviewProvider {
    static var previews: some View {
        RotatedBadgeSymbol(angle: Angle(degrees: 5))
    }
}

주어진 각도만큼 살짝 틀어진 것을 볼 수 있다.



Section 4. Combine the Badge Foreground and Background

Badge.swift 파일을 하나 생성하자.

import SwiftUI

struct Badge: View {
    var badgeSymbols: some View {
        ForEach(0..<8) { index in
            RotatedBadgeSymbol(angle: .degrees(Double(index) / Double(8)) * 360.0)
        }
        .opacity(0.5)
    }
    var body: some View {
        ZStack {
            BadgeBackground()

            GeometryReader { geometry in
                badgeSymbols
                    .scaleEffect(1.0 / 4.0, anchor: .top)
                    .position(x: geometry.size.width / 2.0, y : (3.0 / 4.0) * geometry.size.height)
            }
        }
        .scaledToFit()
    }
}

struct Badge_Previews: PreviewProvider {
    static var previews: some View {

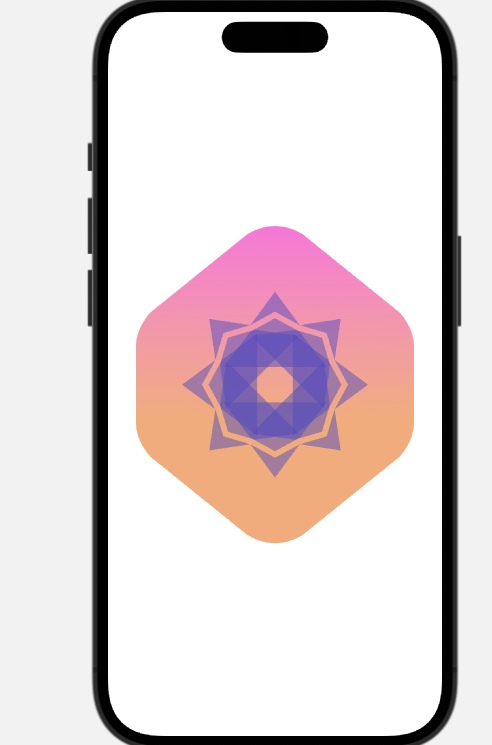

        Badge()
    }
}



여기서 ZStack이 나온다. ZStack은 하위 뷰들을 쌓아올리는 뷰를 말한다.

/// A view that overlays its subviews, aligning them in both axes.
///
/// The `ZStack` assigns each successive subview a higher z-axis value than
/// the one before it, meaning later subviews appear "on top" of earlier ones.

(중략)

@available(iOS 13.0, macOS 10.15, tvOS 13.0, watchOS 6.0, *)
@frozen public struct ZStack<Content> : View where Content : View {

    /// Creates an instance with the given alignment.
    ///
    /// - Parameters:
    ///   - alignment: The guide for aligning the subviews in this stack on both
    ///     the x- and y-axes.
    ///   - content: A view builder that creates the content of this stack.
    @inlinable public init(alignment: Alignment = .center, @ViewBuilder content: () -> Content)

    /// The type of view representing the body of this view.
    ///
    /// When you create a custom view, Swift infers this type from your
    /// implementation of the required ``View/body-swift.property`` property.
    public typealias Body = Never
}

순서대로 뷰에 쌓인다고 생각하면 되고, @ViewBuilder content에 들어오는 뷰에 대해 이전에 들어온 뷰가 나중에 들어온 뷰의 아래에 깔린다.

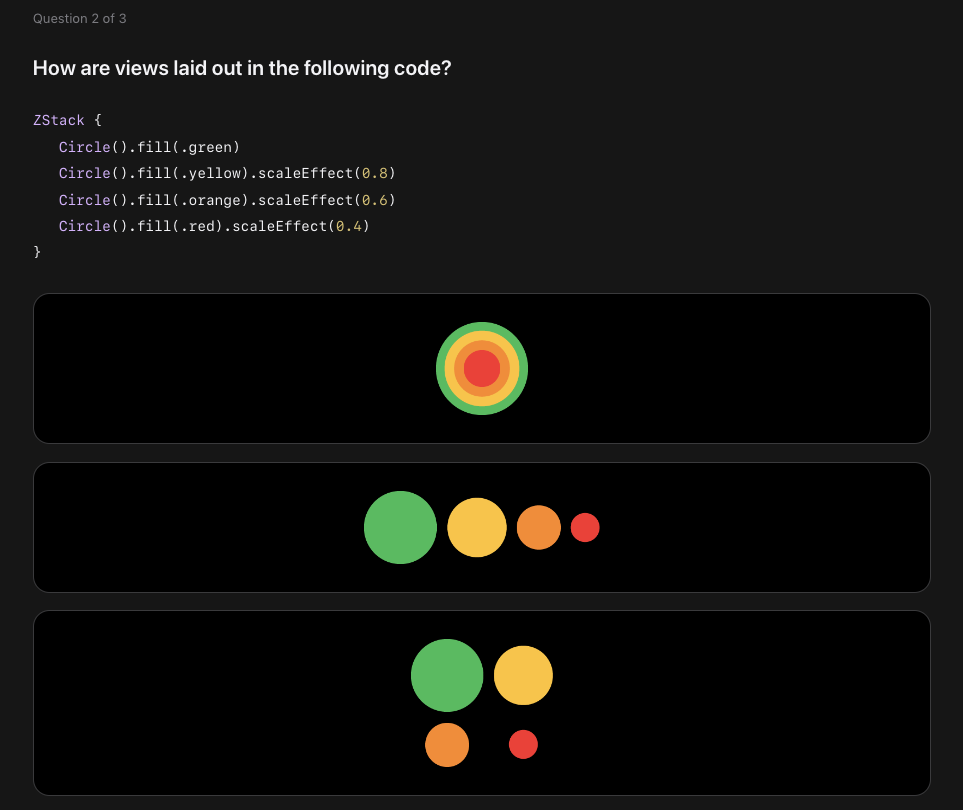

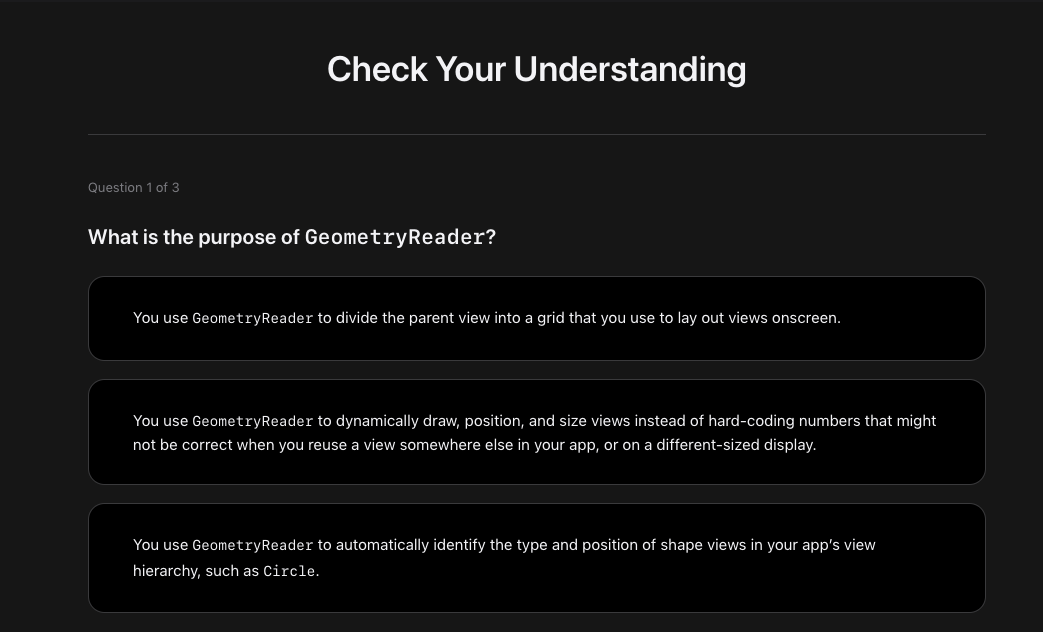

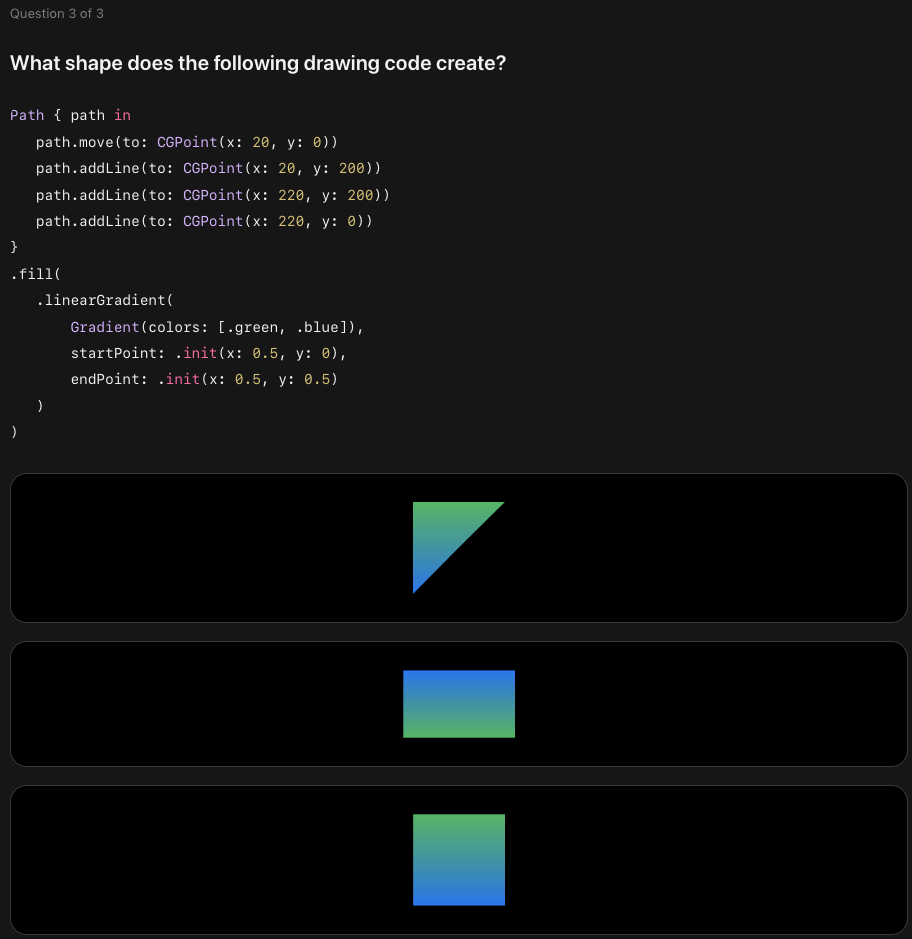

Check Your Understanding

답은 2 1 3
